In het geval van een lage of geen luchtstroom wordt een maximaalthermostaat gebruikt om de voedingsspanning van de verwarmingselementen bij elektrisch verwarmde toestellen uit te schakelen. Dit voorkomt een gevaarlijke situatie waarbij oververhitting van de elektrische elementen brand zou kunnen veroorzaken.

Luchtgordijnen vervaardigd vanaf 2015:
De LED’s op het Ecopower bedienpaneel knipperen aan en uit.

Luchtgordijnen vervaardigd vóór 2015:
De status-LED op de Ecopower-printplaat binnen in het luchtgordijn is continu rood. (u moet het luchtgordijn openen om dit te controleren.)

Controleer voordat u reset of er voldoende luchtstroom uit het luchtgordijn komt en dat het toestel in gebruik is genomen volgens de installatie-, bedienings- en onderhoudsinstructies.

Luchtgordijnen vervaardigd vanaf 2015:
Schakel de stroomtoevoer naar het luchtgordijn uit en laat het 10 minuten afkoelen. Schakel vervolgens de stroom weer in en druk vier keer op de “Auto” knop op het EcoPower bedienpaneel.

Luchtgordijnen vervaardigd vóór 2015:
Schakel de stroomtoevoer naar het luchtgordijn uit en laat het 10 minuten afkoelen. Ga naar de maximaalthermostaat in het toestel en druk op de rode knop totdat deze vastklikt. (Er zijn twee maximaalthermostaten op toestellen van 2m of langer; u moet mogelijk beide resetten.) Schakel de stroomtoevoer weer in.

Luchtgordijnen vervaardigd vanaf 2015:
De verwarming van het luchtgordijn gaat weer aan en na 30 seconden stoppen de LED’s op het bedienpaneel met knipperen.

Luchtgordijnen vervaardigd vóór 2015:
De verwarming van het luchtgordijn gaat weer aan en de status-LED op de Ecopower printplaat in het luchtgordijn verandert van continu rood naar knipperend groen.

Controleer of er geen draden klem zitten en of alle aansluitingen correct zijn. Zorg ervoor dat alle zekeringen de juiste waarde hebben (maximale stroom die veilig kan worden onderbroken door de zekering). Zie de bedienings- en onderhoudsinstructies voor meer details.

Er zijn koppelsets voor C, T, HP, HX en PHV luchtgordijnen met opbouwmontage. Voor meer informatie kunt u bellen met ons verkoopkantoor op +44 (0) 2476 384 646

1 – Controleer of alle draden correct zijn aangesloten op het bedieningspaneel en de elementen.
2- Bij elektrisch verwarmde modellen moet de juiste voeding aanwezig zijn en op de juiste manier zijn aangesloten. Voor de meeste elektrische verwarmde modellen is een 3-fasige 400V elektrische voeding nodig. Verwarmen lukt niet met een 1-fasige 230V voeding.
3 – De thermische beveiliging (maximaalthermostaat) kan zijn geactiveerd door oververhitting.

Onder normale bedrijfsomstandigheden moet de temperatuur van de behuizing tussen 60-80°C liggen. In de wikkeling van elke motor is een thermische beveiliging ingebouwd om oververhitting te voorkomen.

De meest waarschijnlijke oorzaak van een oververhitte motor is een ophoping van stof of vuilafzetting op de ventilatorbladen. Dit kan trillingen, geluid en overmatige slijtage van de motorlagers veroorzaken.

Regelmatig reinigen minimaliseert het risico op oververhitting, optimaliseert de efficiëntie van uw luchtgordijn en verlengt de levensduur ervan. Wij raden aan om de toestellen ten minste eenmaal per drie maanden te reinigen.

Nee. Wij raden niet aan om toestellen op locatie 1-fasig te maken. Elke ombouw moet vóór levering worden uitgevoerd in de fabriek, of later door een erkende Thermoscreens monteur. Als u zelf een toestel ombouwt, vervalt de garantie.

1 Fasige toestellen hebben op het aansluitblok een brug die L1, L2 en L3 met elkaar verbindt. Op driefasige toestellen bevindt zich geen brug.

Helaas kan van waterverwarmde toestellen het vermogen niet worden gereduceerd. U kunt het vermogen echter handmatig verminderen door op het bedienpaneel de helft van de warmte te selecteren. Hierdoor gaat de driewegklep voor de helft open. Houd er wel rekening mee dat hierdoor mogelijk niet altijd voldoende warmteafgifte wordt geleverd voor een normale luchtgordijninstallatie.

Ja, het enige wat u hoeft te doen is een 3 m lange verbindingskabel aan te schaffen. Zet DIP-schakelaar 3 op het master-toestel in de stand ON en zet de DIP-schakelaar 3 op de slave-toestellen in de stand OFF. Zie de installatie-, bedienings- en onderhoudsinstructies voor meer details.

Eén Ecopower-regelaar kan tot acht toestellen bedienen.

Alle DIP-schakelaars zijn vooraf ingesteld voor normaal gebruik (met uitzondering van Designer en verticale toestellen). Wijzigen van de instellingen van de DIP-schakelaars is alleen nodig als het luchtgordijn op master/slave-basis moet worden bediend.

Voor een warmwater element berekening hebben we de volgende gegevens nodig:

• Type en grootte van het luchtgordijn
• Aanvoertemperatuur
•  Retourtemperatuur
• Ruimtetemperatuur
  Het verschil in warmte kan zelfs bij kleine verschillen in water- en luchttemperatuur variëren. De standaard ruimtetemperatuur is in onze berekeningen 20°C.
  Let op: we gaan er bij het berekenen van uit dat het luchtgordijn werkt op hoog ventilatortoerental.

Wanneer een luchtgordijn voor langere tijd wordt uitgeschakeld, kunnen zich stof en vuil afzetten op de elektrische verwarmingselementen. Voordat u een toestel weer inschakelt, moet het altijd worden geïnspecteerd  en gereinigd om een veilige en efficiënte werking te garanderen.
Bij twijfel kunt u contact opnemen met de serviceafdeling van Thermoscreens.

Verwarmingsproblemen hangen meestal samen met de aansluiting op de regelaar of met onvoldoende watertoevoer.

– Controleer de status van de LED op de Eco Power-printplaat
– Als de LED groen knippert: de werking is normaal
– Als de LED rood knippert: lage voedingsspanning, bedieningspaneel niet gekoppeld of storing in RJ-kabel
– Als de LED permanent rood brandt: oververhittingsbeveiliging(en) geopend door een oververhittingssituatie

Ga als volgt te werk om een oververhittingsbeveiliging te resetten:

1 – Schakel de stroomvoorziening naar het luchtgordijn uit
2 – Laat het luchtgordijn afkoelen (minimaal 10 minuten)
3 – Schakel de stroomvoorziening naar het luchtgordijn weer in
4 – Druk 4 keer op de knop “Auto” op het Ecopower bedienpaneel.

De verwarming van het luchtgordijn schakelt dan weer in. Na 30 seconden stoppen de LED’s op het bedienpaneel met knipperen en knippert de status-LED op de Ecopower-printplaat in het luchtgordijn groen.

•  Controleer of het waterventiel correct op de printplaat is aangesloten. Zie het aansluitschema in de handleiding.
• Zorg ervoor dat het toestel ontlucht is.
•  Controleer de aanvoer en de retour om er zeker van te zijn dat het waterdebiet voldoende is.

Als het waterdebiet laag is, moet het systeem mogelijk worden gebalanceerd, of de pomp kan een storing hebben of te klein zijn.

Controleer de aansluitingen om er zeker van te zijn dat er geen draad los is. Zorg ervoor dat de ventilator correct is uitgelijnd en nergens aanloopt. Controleer de elementen, het hoofdrelais, en de printplaat op storingen. Controleer vervolgens beide motoren opnieuw. Als één van deze vastzit, moet deze worden vervangen.

U kunt de afbeelding hier vinden:

(https://thermoscreens.com/uploads/brochures/C-Series-Surface-Mounted-62.pdf)

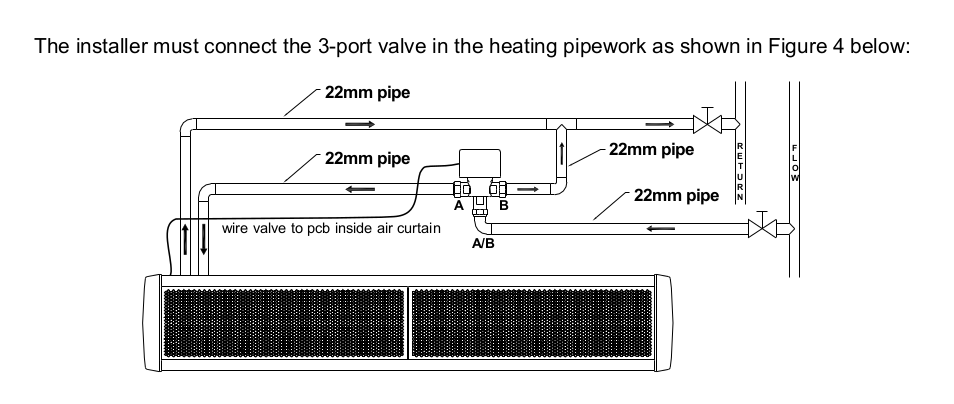

Als het toestel zonder de driewegklep is gemonteerd, zullen de ventilatorinstellingen correct werken, maar kunt u de warmte-instellingen op het toestel niet in automatische of handmatige stand wijzigen. De enige manier om de warmteafgifte zonder de driewegklep te regelen, is door gebruik te maken van de in het watersysteem ingebouwde kleppen.

De status-LED bevindt zich op de printplaat in het luchtgordijn en staat in de aansluitschema’s als LED1.

Een knipperend rood licht geeft aan dat de voedingsspanning te laag is of dat het ECO Power bedienpaneel niet op het toestel is aangesloten. Controleer de bedrading tussen de printplaat en het bedienpaneel.

Als de LED afwisselend groen en rood is, zijn de DIP-schakelaars verkeerd ingesteld (zie de gebruikershandleiding voor meer informatie).

EcoPower-printplaten V6 en eerder zijn voorzien van een vierpolige schroefklem. Om een nieuwe regelaar (T7263630) te kunnen opnemen moet u een nieuwe printplaat (V8) kopen (T7263601).

Onze printplaat is de afgelopen jaren meerdere malen geüpdatet zoals hieronder beschreven:

PCB V9 (2013 – vandaag) – IN0 en IN1 functies
PCB V8 (maart 2008 – 2013) – RJ-stekker, inhibit-aansluiting
PCB V7 (juni 2006 – maart 2008) – RJ-stekker, NO inhibit-aansluiting
PCB V6 (en eerder) – 4-polige schroefklem, NO inhibit-aansluiting

Deurschakelaars kunnen worden gemonteerd op alle toestellen met IN1 op printplaat versie 9. Wij raden echter aan om deurcontactschakelaars alleen te gebruiken bij ambient-modellen. Elektrische en waterverwarmde toestellen hebben tijd nodig om op te warmen. Als de deur snel wordt geopend en gesloten, zal het verwarmingselement niet genoeg tijd hebben om volledig op te warmen.

Ambient-toestellen – gebruik draad Live 1.
Watertoestellen – zet DIP-schakelaar nr. 2 in de stand “On”. (Het toestel zal 10 seconden draaien voordat het afkoelt.)
Elektrische toestellen – zet DIP-schakelaar nr. 1 in de stand “On”..

Het bedienpaneel moet worden aangesloten op het luchtgordijn en de bedieningsfuncties moeten worden getest voordat de kabel wordt verlengd. Zorg ervoor dat al de vier draden (0V, Data, 0V en 12V) correct zijn aangesloten. Wij raden u aan om bij de inbedrijfstelling de Thermoscreens RJ-koppeling T5951030 te gebruiken.

l onze producten zijn voorzien van een typeplaatje, waarop het serienummer en het modeltype zijn vermeld.

Opbouwtoestellen: Het typeplaatje bevindt zich achter de linker afdichting.
Inbouwtoestellen: Het typeplaatje bevindt zich in het toestel aan de linkerkant van de behuizing.

N.B.: met “links” wordt bedoeld links wanneer het toestel boven de deur is gemonteerd

De standaardonderdelen variëren voor verschillende ventilatordekken:
T, HP, HX en PHV toestellen worden geleverd met motor en waaiers.
C-serie ambient toestellen worden geleverd met motor en waaiers.
C-serie elektrische toestellen worden geleverd met motor, waaiers en elementen.

Filters worden standaard gemonteerd op T & HP opbouw-luchtgordijnen en alle HP DX, PHV en DX toestellen.

Het amperage per fase voor een eenheid wordt berekend op basis van Watt / 230 + 2 Ampère per motor.

Eén fase:
Bijv: toestel 6kW 1m: 6000 /230=26,08 + 2 Ampère (ventilatormotor) = 28,08; rond af op 30 Ampère
Bijv: toestel 6kW 2m: 6000 /230=26,08 + 4 Ampère (2 ventilatormotoren) = 30,08; rond af op 30 Ampère
Bijv: toestel 9kW 1m: 9000 /230=39,1 + (2 Ampère voor de ventilator) = 41,1; rond af op 42 Ampère
Bijv: toestel 9kW 2m: 9000 /230=39,1 + (4 Ampère voor de ventilatoren) = 43,1; rond af op 44 Ampère

3 fasen
Deel voor 3-fase-berekeningen de antwoorden door 3 om tot de vereiste amperages te komen.

Waterverwarmde toestellen worden standaard geleverd met een driewegklep:
Toestellen tot 2m lengte – worden geleverd als één toestel met één klep in een aparte doos.
Toestellen van 2,5m tot 3m lengte – worden geleverd als twee eenheden, met in elk toestel een klep verpakt in een aparte doos.
